Базовые параметры системы частиц типа Super Spray

Свиток Basic Parameters (Базовые параметры) системы частиц типа Super Spray (Супербрызги), показанный на рис. 10.9, позволяет задать параметры формирования пучка частиц в целом, размеры значка источника и тип геометрических моделей частиц для отображения в окнах проекций.

Рис. 10.9. Свиток Basic Parameters (Базовые параметры) системы частиц типа Super Spray (Супербрызги)

Для настройки базовых параметров частиц типа Super Spray (Супербрызги) задайте параметры формирования пучка частиц в разделе Particle Formation (Формирование частиц):

Off Axis (Отклонение от оси), Spread (Рассеяние) - угол отклонения пучка частиц в плоскости ZX от оси Z источника, ориентированной в направлении стрелки значка, и ширина пучка в этой плоскости (рис. 10.10);

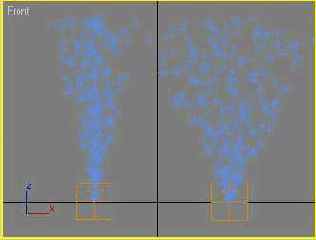

Рис. 10.10. Система частиц типа Super Spray (Супербрызги) при ширине пучка в вертикальной плоскости 15° (слева) и 30° (справа)

Off Plane (Отклонение от плоскости), Spread (Рассеяние) - угол отклонения пучка частиц от плоскости ZX системы координат источника и ширина пучка в плоскости, перпендикулярной направлению распространения (рис. 10.11).

Рис. 10.11. Система частиц типа Super Spray (Супербрызги) при ширине пучка в плоскости, перпендикулярной направлению распространения, 90° (слева) и 45° (справа)

Остальные базовые параметры частиц типа Super Spray (Супербрызги) аналогичны соответствующим параметрам частиц Blizzard (Метель).
