Импорт файлов формата FiLMBOX


Формат FiLMBOX (FBX) используется в программе MotionBuilder компании Kaydara, предназначенной для персонажной анимации как по ключам, так и с использованием готовых элементарных движений, зафиксированных методом Motion Capture.

ЗАМЕЧAНИЕ

Файлы формата FBX можно также присоединять к текущей сцене. В этом случае в max 6 загружаются только данные о преобразованиях геометрических моделей, а сами модели игнорируются.

При импорте файла формата FBX появляется окно диалога Import FBX File (Импорт файла FBX), показанное на рис. 6. 18.

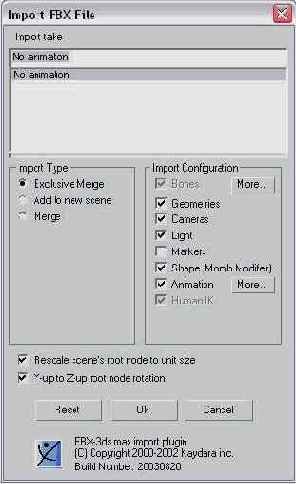

Рис. 6. 18. Окно диалога Import FBX File (Импорт файла FBX)

Для настройки параметров импорта выполните следующие действия:

  • Как правило, импортируемый файл содержит только один фрагмент анимации, но иногда их может быть несколько. Выберите фрагмент анимации для импорта в окне Import take (Импорт записи). Фрагменты именуются Take 001 (Запись 001), Take 002 (Запись 002) и т. п. Если выбрать строку No animation (Нет анимации), то будет импортирована только геометрическая модель сцены без анимации.
  • Установите переключатель Import Type (Тип импорта) в одно из следующих положений:
  • Exclusive Merge (Присоединить с исключением) - присоединяет только анимацию тех элементов, которые есть как в файле FBX, так и в файле текущей сцены типа max;
  • Add to new scene (Добавить к новой сцене) - импортирует элементы, выбранные в разделе Import Configuration (Конфигурация импорта), в новую сцену;
  • Merge (Присоединить) - присоединяет ани-мированные элементы из файла FBX к соответствующим элементам файла max.
  • В разделе Import Configuration (Конфигурация импорта) установите или сбросьте следующие флажки, определяющие состав импортируемых объектов:
  • Bones (Кости) - обеспечивает импорт объектов-костей скелета персонажа. Щелчок на кнопке More (Дополнительно) вызывает окно диалога FBX Import Advanced Parameters (Дополнительные параметры импорта FBX), в котором можно задать геометрические размеры и степень заострения объекта-кости;
  • Geometries (Геометрия), Cameras (Камеры), Light (Свет) - обеспечивают импорт соответствующих элементов сцены;

  • Markers (Маркеры) - обеспечивает импорт маркеров анимации;


  • Shape (Morph Modifier) (Форма (Модификатор морфинга)) - обеспечивает импорт всех форм и модификаторов морфинга из файла FBX;


  • Animation (Анимация) - обеспечивает импорт всех выбранных фрагментов анимации Щелчок на кнопке More (Дополнительно) вызывает окно диалога FBX Import Advanced Parameters (Дополнительные параметры импорта FBX), в котором можно настроить параметры функциональных кривых и контроллеров импортируемой анимации;


  • Human IK (IK персонажа) - обеспечивает импорт контроллеров обратной кинематики, назначенных анимированному персонажу.


  • Установите при необходимости или сбросьте следующие флажки в нижней части окна:


  • Rescale scene's root node to unit size (Масштабировать корневой элемент сцены до единичного размера) - обеспечивает масштабирование корневого элемента импортируемой иерархической структуры до размеров одной текущей единицы длины сцены max;


  • Y-up to Z-up root node rotation (Изменить «верх» с оси Y на Z) - в файле типа FBX в направлении «верх* указывает ось У, а в файле max - ось Z, в связи с чем установка флажка обеспечивает изменение ориентации системы координат.


  • Чтобы установить исходные значения всех параметров, щелкните на кнопке Reset (Сброс). В заключение щелкните на кнопке ОК.
