Опорные точки объектов
Каждый объект max 6 имеет опорную точку, положение которой определяется в момент создания объекта. Опорная точка используется в следующих целях:
При создании объекта опорная точка обычно помещается в центре основания объекта или в геометрическом центре его габаритного контейнера. Чтобы сделать видимой опорную точку объекта, необходимо выделить его, перейти на командную панель Hierarchy (Иерархия) и щелкнуть на кнопке Effect Pivot Only (Только опора). В окнах проекций max 6 опорная точка изображается тройкой «утолщенных» векторов красного, зеленого и синего цветов. Красный вектор символизирует ось X локальной системы координат объекта, зеленый - ось У, а синий - ось Z, как показано на рис. 4. 35.

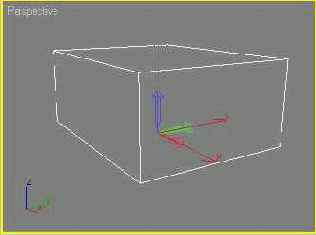

Рис. 4. 35. Значок опорной точки
Есть простое мнемоническое правило, позволяющее легко запомнить цвета векторов осей координат. Цвета осей XYZ меняются в том же порядке, как базовые цвета модели RGB: Red - красный, Green - зеленый и Blue - синий. Итак, XYZ ↔ RGB.
После создания объекта можно использовать инструменты командной панели Hierarchy (Иерархия) для перемещения опорной точки независимо от объекта и ее поворота на произвольный угол. Даже если опорная точка будет вынесена за пределы объекта, она продолжает определять координаты объекта в пространстве, оставаться центром преобразований объекта и исполнять все остальные функции, закрепленные за опорной точкой.
Простейшим и наиболее распространенным способом выполнения преобразований перемещения, поворота и масштабирования объектов является использование для этих целей мыши.
