Создание и использование объекта-сетки


Объекты-сетки применяются в качестве конструкционных плоскостей, на которых строятся геометрические модели объектов сцены. Пусть, например, требуется создать серию объектов на плоскости, повернутой на 45° вокруг оси X по отношению к исходной координатной плоскости. Создайте объект-сетку, поверните его на нужный угол, активизируйте - и можете создавать модели непосредственно на поверхности вспомогательной сетки. Объекты-сетки оказываются полезны и в случае, когда требуется нарисовать кривые в плоскостях, расположенных выше или ниже исходной координатной плоскости.

Объекты-сетки, подобно другим объектам max 6, создаются на координатной плоскости активного окна проекции (такой плоскостью может служить как исходная координатная сетка, так и активный объект-сетка). После создания их можно перемещать и поворачивать без каких-либо ограничений, как и любые другие объекты сцены. Кроме того, создав объект-сетку, можно указать, какую из трех координатных плоскостей системы координат объекта-сетки - XY, YZ или ZX - следует показывать в окнах проекций. Одновременно может быть создано произвольное количество объектов-сеток.

Для создания и использования объекта-сетки выполните следующие действия:

  • Щелкните на кнопке Grid (Сетка) в свитке Object Type (Тип объекта) вспомогательных объектов командной панели Create (Создать). Появится свиток Parameters (Параметры) объекта-сетки, показанный на рис. 5. 13.

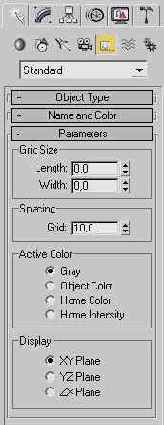

  • Рис. 5. 13. Свиток Parameters (Параметры) объекта-сетки

  • Постройте объект-сетку в одном из окон проекций, для чего щелкните на точке окна проекции, где будет располагаться один из углов сетки, перетащите курсор по диагонали и щелкните на точке, где будет располагаться противоположный угол сетки.
  • Задайте точные размеры сетки в счетчиках Length (Длина), Width (Ширина) раздела Grid Size (Размер сетки) и установите шаг линий сетки с помощью счетчика Grid (Сетка) раздела Spacing (Интервал) свитка Parameters (Параметры). Целесообразно установить этот шаг равным шагу исходной координатной сетки для согласования масштабов моделей.

  • Задайте цвет, который будет иметь сетка после активизации, с помощью переключателя Active Color (Активный цвет), имеющего следующие положения:


  • Gray (Серый) - линии координатных осей сетки будут окрашены в темно-серый цвет, остальные линии - в светло-серый цвет (этот вариант принимается по умолчанию);


  • Object Color (Цвет объекта) - линии координатных осей сетки будут окрашены в цвет, присвоенный ей при создании, остальные линии - в более светлый оттенок этого цвета;


  • Home Color (Цвет исходной сетки) - линии объекта-сетки будут иметь те же цвета, что и у исходной сетки;


  • Home Intensity (Интенсивность цвета исходной сетки) - линии объекта-сетки будут серого цвета с той же интенсивностью, что и у исходной сетки.


  • Укажите, какую из координатных плоскостей системы координат объекта-сетки следует показывать в окнах проекций, установив переключатель в разделе Display (Показывать) в одно из трех положений: XY Plane (Плоскость XY), YZ Plane (Плоскость YZ) или ZX Plane (Плоскость ZX).


  • Поверните объект-сетку на нужный угол и переместите в нужную точку трехмерного пространства, как показано на рис. 5. 14.

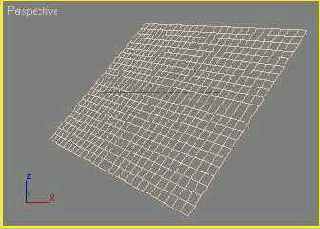

  • Рис. 5. 14. Вспомогательный объект-сетка перемешен и повернут относительно осей глобальной системы координат

  • Активизируйте объект-сетку. После активизации он действует аналогично исходной сетке координат, и все вновь создаваемые объекты будут размещаться на поверхности объекта-сетки. Для активизации объекта-сетки выделите его и выберите команду меню Views Grids Activate Grid Object (Проекции Сетки Активизировать объект-сетку). С этой же целью можно щелкнуть в активном окне проекции правой кнопкой мыши при выделенном объекте-сетке и выбрать команду Activate Grid (Активизировать сетку) на панели tools1 (сервис1) четвертного меню.


  • Теперь при создании любого объекта (например, параллелепипеда) он будет появляться на плоскости объекта-сетки, как показано на рис. 5. 15, независимо от того, какое окно проекции используется.

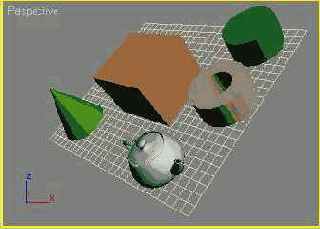

    Рис. 5. 15. Параллелепипед и другие примитивы построены на плоскости объекта-сетки
